产品特点：

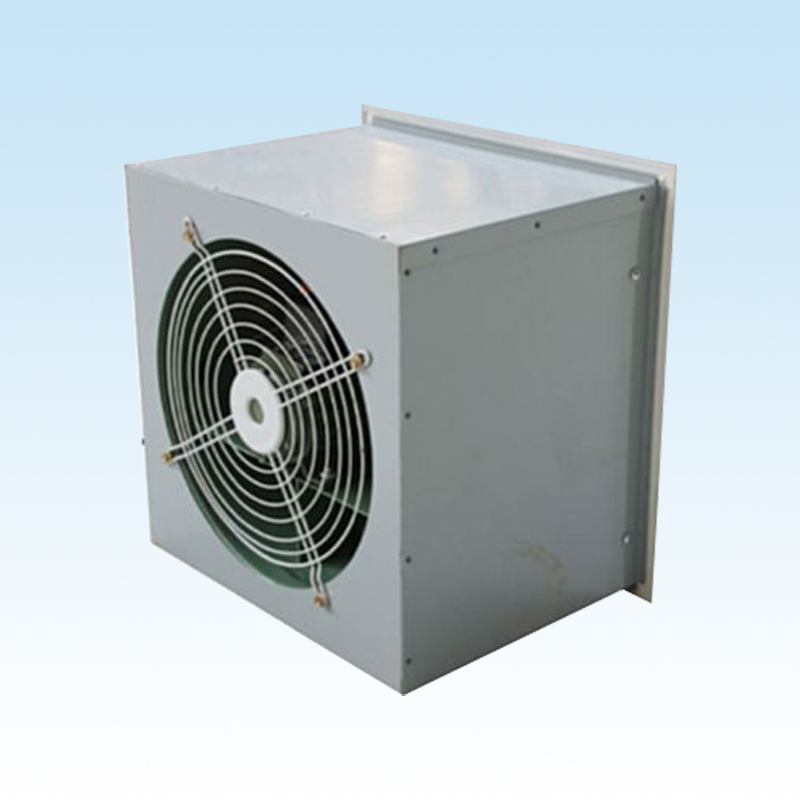

●防爆边墙式风机采用先进的前掠型叶片、低噪音的外转子或内转子风机电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型的墙板上，方形防雨罩结构牢固，外形美观。
●具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于石油，石化厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求，可制成防腐、防爆型。
●防爆边墙送风机电机直联驱动，无易损件，免维护。免润滑型外转子电机性能稳定可靠，减少了传动损失，降低了机器重量。由于电机直接置于气流之内，保证散热良好，延长了电机寿命。该风机是厂矿企业车间和民用、商用建筑工程边墙壁式通风换气的风机。
本系列风机一般用于边墙壁式排风，配设45°防雨罩(或特殊制造成600)和防虫网(夜间可防止昆虫循灯光飞入车间)。附件选配:重力式止回风阀(可确保车间在风机不开时保持与室外隔绝)。
防爆边墙风机选型参数表
机号 | 风量m3/h | 静压Pa | 电压V | 功率w | 转速r/min |
250D4 | 1700 | 50 | 380 | 60 | 1420 |
250E4 | 1500 | 50 | 220 | 60 | 1350 |
300D4 | 1800 | 50 | 380 | 80 | 1400 |
300E4 | 1600 | 50 | 220 | 80 | 1380 |
350D4 | 2800 | 50 | 380 | 125 | 1380 |
350E4 | 2200 | 50 | 220 | 125 | 1360 |
400D4 | 3800 | 45 | 380 | 180 | 1400 |
400E4 | 3600 | 50 | 220 | 180 | 1350 |
450D4 | 6500 | 50 | 380 | 250 | 1350 |
450E4 | 6300 | 50 | 220 | 250 | 1360 |
500D4 | 7800 | 50 | 380 | 370 | 1350 |
500E4 | 7600 | 50 | 220 | 370 | 1200 |
550D4 | 9300 | 50 | 380 | 550 | 1300 |
550E4 | 8300 | 50 | 220 | 550 | 1180 |
600D4 | 12500 | 100 | 380 | 750 | 1380 |
650D4 | 16500 | 100 | 380 | 1900 | 1350 |
700D4 | 13000 | 50 | 380 | 1000 | 920 |
750D4 | 16200 | 50 | 380 | 1200 | 910 |
800D4 | 23000 | 75 | 380 | 1400 | 940 |
900D4 | 25000 | 75 | 380 | 1600 | 940 |
防爆边墙风机尺寸对照表
机型 | A | L1 | L2 | B | 风机重量kg | 防雨罩重量kg | 侧开孔尺寸 |
250D4 | 320 | 280 | 295 | 320 | 11 | 5.5 | 340*340 |
250E4 | 320 | 280 | 295 | 320 | 11 | 5.5 | 340*340 |
300D4 | 370 | 280 | 325 | 370 | 12 | 6 | 390*390 |
300E4 | 370 | 280 | 325 | 370 | 12 | 6 | 390*390 |
350D4 | 420 | 280 | 360 | 420 | 14.5 | 6.5 | 440*440 |
350E5 | 420 | 280 | 360 | 420 | 14.5 | 6.5 | 440*440 |
400D4 | 470 | 280 | 400 | 470 | 15.5 | 7 | 490*490 |
400E4 | 470 | 280 | 400 | 470 | 15.5 | 7 | 490*490 |
450D4 | 520 | 280 | 430 | 520 | 17.5 | 7.5 | 540*540 |
450E4 | 520 | 280 | 430 | 520 | 17.5 | 7.5 | 540*540 |
500D4 | 570 | 340 | 470 | 570 | 20.5 | 8 | 590*590 |
500E4 | 570 | 340 | 470 | 570 | 20.5 | 8 | 590*590 |
550D4 | 620 | 340 | 495 | 620 | 22 | 8.5 | 640*640 |
550E4 | 620 | 340 | 495 | 620 | 22 | 8.5 | 640*640 |
600D4 | 670 | 380 | 590 | 670 | 24.5 | 9 | 790*790 |
650D4 | 720 | 380 | 615 | 720 | 26.5 | 9.5 | 835*835 |
700D6 | 855 | 380 | 635 | 855 | 28.5 | 1 | 880*880 |
750D6 | 920 | 380 | 670 | 920 | 32 | 12 | 945*945 |
800D6 | 950 | 410 | 705 | 945 | 33 | 14 | 1000*1000 |
900D6 | 1075 | 450 | 755 | 1045 | 34 | 15 | 1100*1100 |
